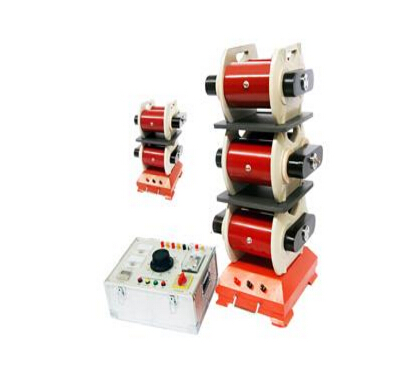

XZB-H系列CVT檢驗用諧振試驗裝置用于500kV及以下的電容式電壓互感器現場校驗的可調式諧振裝置
參考標準： GB50150-2006,DL/T849.6-2004
1.輸出電壓電流波形良好，失真度小于0.5%；
2.需要電容量小。所需電源容量為試驗容量的1/Q倍，而Q值可以做到20－60；
3.不需要過壓保護。當試品發生擊穿時，系統失諧，諧振高壓消失，電抗器立即起到限制短路電流的作用，不會加劇對試品的損壞；
4.便于現場搬動。該裝置為干式組合串聯諧振裝置，由勵磁變壓器和多個諧振電抗器組成，單個組成單元體積小，重量輕，便于搬動，適合現場使用；
5.該裝置將調壓控制箱和勵磁變壓器合二為一，做成一體化結構，體積小，重量輕，接線簡單，特別適合現場使用。

CVT檢驗用諧振升壓裝置、變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、互感器校驗用串聯諧振升壓裝置、串聯諧振試驗設備。


技術參數：

產品描述：
    電容式電壓互感器（CVT）在進行校驗時，試驗頻率必須在50Hz的條件下進行，同時現場地理?xiàng)l件復雜，傳統的實驗裝置已經很難滿足現場搬運、試驗的要求，XZB-H型可調諧振升壓裝置是國內最先用于現場效驗的可調式諧振升壓裝置，已廣泛用于國內500kV及以下的電容式電壓互感器的現場校驗。
